电动送风过滤式防尘防毒呼吸器(PRF-102R)使用说明书

发布时间：2018-04-26

使用该产品之前请仔细阅读使用说明书

1、用途及特点

该产品（PRF-102R）是一款电动送风过滤式防尘防毒呼吸器（如图1），过滤精度0.3μm，过滤效率99.97%，它集呼吸防护、面部皮肤及眼睛防护于一体，具有质轻、使用方便、密封性好、过滤精度高、送风量大（风量可调节，顺时针调大，逆时针调小）、正压效果好、使用寿命长等特点。确保在粉尘浓度高及有害气体的环境中，人们能轻松愉快的工作，提高工作效率，保护身体健康，是预防职业病的最佳个人呼吸防护设备。

2、适用范围

2.1各种金属、矿山的开采。

2.2金属冶炼中矿石的粉碎筛分和运输。

2.3机械制造的配矿造型、铸件的清砂喷矿。

2.4建筑材料行业，如耐火材料、玻璃、水泥、石料生产的开采。

破碎、碾磨、筛选、拌料等石棉的开采运输。

2.5制药、化工行业及有尘有害环境的实验室。

2.6预防呼吸性传染病，防细菌、病毒。

2.7 公路、铁路、水利、水电建设的开凿隧道、爆破等。

2.8 该产品如内置102G、102W、102WD过滤器能适用在酸性气体、碱性气体、中性气体、有机物气体同时存在的环境中。总之该产品适用于多种有尘、有毒作业场所，适用于防各类颗粒物（尘、雾、烟等）及多种有毒、有害异味气味。

3、结构

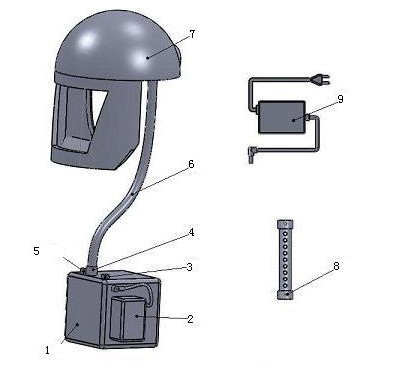

图1、 PRF-102R电动送风过滤式防尘防毒呼吸器结构图

1、主机 2、锂电池组 3、电源开关 4、主机出风口 5、风量调节旋钮 6、呼吸管 7、送风头罩 8、流量计 9、锂电池充电器

3.1PRF-102R主机有5种过滤器可选择102WD、102G、102W、102HD及102HG（详见6.2）

3.2该产品有5种送风头罩及2种全面具可选择

A3送风头盔、M1头罩、M2头罩、M3头罩、M3+头罩、M4全面罩及M6半面罩（详见6.4）

4、安装

将呼吸管与主机及送风头罩或全面具连接牢固即可（如图1），非常方便。

5、使用

5.1 将电与主机连接牢固，使用前检查呼吸器流量，出风口接好呼吸管，开启电源开关，将流量计端口插入呼吸管的末端口，当呼吸管里面的气流冲入流量计，流量计里的浮子底部如高出流量计柱面一格以上，说明是微正压，呼吸器可以使用，如流量计里的浮子底部没有高出流量计柱面一格，就不能形成微正压，呼吸器严禁使用，可能是过滤器阻力大了或电量不足，请检查过滤器和电池电量。

根据个人的情况，调节好背带及腰带，将头罩内的头箍调节到合适位置，佩带好呼吸器，开启电源开关，调节主机上的风量旋钮，调节到合适风量，即可开始工作。呼吸器内安装有电子报警系统,当电池电量不足时蜂鸣报警，随后自动关机.

5.2注意事项

5.2.1 该产品在使用前，必须将电池充满电，使用中务必开启电源开关，否则起不到防尘、防毒作用。严禁将该产品电池短路或投入火中，电池连续三个月不使用应充电激活。主机（电池满电时）可连续工作6-20小时（调节呼吸器到最大风量时，电池连续供电6小时，调节呼吸器到最小风量时，电池连续供电20小时），如连续工作时间超过6-20小时应配备用电池。

5.2.2 戴好该产品之后且开启电源开关，再进入污染作业场所。

5.2.3 头罩跟脸部或颈部如果有少许的缝隙，不必担心。因为头罩内是正压，外界粉尘及气体不会由此进入头罩。如果头罩与使用者的颈部缝隙过大，可根据个人的颈部大小，将头罩颈部处的调节带调节到合适位置，这样可确保正压效果。

5.2.4 呼吸管应避免刮伤，避免明火及火星溅入，如作业环境有可能损伤呼吸管的溅液溅入或火星溅入，呼吸管上需加套防护套。

5.2.5 平时应注意个人的头部清洁及头罩的清洁，头罩可以水洗，但应避免擦伤镜片。

5.2.6 每次作业完毕，应将该产品带离作业区，密封保存，否则该产品过滤器将继续工作，会缩短过滤器的使用寿命。

5.2.7 该产品（便携式）不适合缺氧作业环境（含氧量低于18%的空气环境为缺氧环境）。不适合IDLH浓度（立即威胁生命和健康的浓度），不适合可能引起爆炸的作业场所。

5.2.8 如果工作环境是缺氧及可能引起爆炸的危险场所，可以改为长管送风，让主机系统远离危险场所。鉴于本主机系统功率有限，呼吸管太长会增大风阻降低风量，设计最长呼吸管为20m。

5.2.9 呼吸器如果是长管送风，工作环境附近有交流电，可以不用电池供电，改用电源转换器接交流电供电，这样工作时间可以不受时间限制。

5.2.10 呼吸器如果是长管送风，过滤器只适合用风阻较小的过滤器102HD，因为是长管送风，过滤器风阻较大会严重影响呼吸器的送风量。公司备有不同用途的过滤器供用户选择。

5.2.11 如果呼吸器远离作业场所，人员是通过长管送风进入缺氧等危险场所作业时，外面必须有专人监护，监护人应常与作业人员沟通，时时观察呼吸器的运转是否正常，如发生意外停机（呼吸器不工作了），应立即救护作业人员，确保人身安全。

5.3更换过滤器及密封圈

5.3.1 对于102HD高效微粒过滤器：当电池有电,感觉呼吸不到净化空气，或感觉净化气流很小时,过滤器可能积满了粉尘，这时可取出过滤器，迎风面朝下稍用力磕一磕，可磕出许多粉尘，用干软布（软纸）擦净过滤器再装入主机，可继续使用。过滤器经过多次反复使用后，可能积满了许多细微粉尘，磕也磕不掉了，应考虑更换过滤器。

5.3.2 对于102G、102W、102WD高效防尘、防毒过滤器：用于防尘时，更换过滤器方法同上（见5.3.1）；用于防毒时，则根据呼吸时是否感觉有异味，如感觉有异味或感觉头晕、恶心，说明102G、102W、102WD滤毒盒已饱和，失去了滤毒功能，应及时更换过滤器。

5.3.3 更换过滤器时，过滤器周边的粉尘不慎污染到主机盒内部净化腔体，这时务必清洁主机盒净化腔，否则会影响防尘效果，更换过滤器后，还要注意主机盒后盖应卡紧、卡牢过滤器。

5.3.4 呼吸器使用前,主机盒及过滤器是清洁过的,或是新过滤器,使用中有粉尘或异味从呼吸管里出来,很可能是主机盒内的密封圈使用时间长了,密封圈失去弹性而影响密封,这时务必要更换一个新的密封圈,确保呼吸器的密封。

5.3.5 过滤器102WD、102G、102W、102HD、102HG均不能水湿、受潮，如水湿受潮应及时更换。

5.4充电

5.4.1 当过滤器是新品或使用寿命没到期，而感觉呼吸器的送风量很小是电池电量不的表现,当电池电量不足时,呼吸器会蜂鸣报警,这时应将电池充电。

5.4.2 电池盒上的圆孔是供电孔也是充电孔。.

5.4.3 先将充电器接上100-240V交流电，再将充电器的插头插入电池盒圆孔（插座），即开始充电。

5.4.4 当充电器开始充电时，充电器上的指示灯为红色，表示已开始充电，当充电器指示灯为绿色时，表示充电完毕。

5.4.5电池正常充电6小时，该充电器为智能型充电器，过充也不会损坏电池。

6、主要部件及参数

6.1 电动风机（直流无刷调速电机，电压12V DC, 功率：5W－16.5W，噪音<55dB，使用寿命：20000小时，额定最低送风量>600L/Min--1000L/Min，加过滤器后送风量160L/Min－300L/Min。

6.2 过滤器102WD、102G、102W、102HD、规格：（165×165×62）mm，过滤精度0.3μm，过滤效率>99.97%。过滤器（密封保存）有效贮存期为3年，贮存环境应干燥、通风、无酸、碱、溶剂等污染物质。

6.2.1　 102WD高效微高效防尘、防毒过滤器：（适用于防各类颗粒物（尘、雾、烟等）及多种有毒、有害异味气味）内置20mm厚度HEPA及20mm厚度（约100g）高效催化药物活性炭，能滤除各种粉尘及细菌、病毒，还能去除高浓度有毒、有害气体（装入主机后呼吸器的送风量为200L/Min-280L/Min），用于防尘时，性能同102D（见6.2.1），102W防尘时间较102D短一些。用于防毒时，该过滤器可同时去除酸性气体、碱性气体、中性气体及有机物气体，综合滤毒效果极佳，这一特性是一般普通活性炭及滤毒料难以达到的。102WD风阻较102W小，但102WD滤毒时间较102W短一些，防毒时间适工作环境而定，呼吸时闻到异味，视同102WD过滤器使用寿命到期，应及时更换。粒过滤器：（适用于防各类颗粒物（尘、雾、烟等）及不超标异味气味）

6.2.2　 102G高效防尘、防毒过滤器：（适用于防各类颗粒物（尘、雾、烟等）及多种有毒有害异味气味）内置10mm厚度HEPA及30mm厚度（约200g）高效催化药物活性炭，能滤除各种粉尘及细菌、病毒，还能去除高浓度有毒、有害气体（装入主机后呼吸器的送风量为170L/Min—260L/Min），用于防尘时，性能同102D（见6.2.1），102G防尘时间较102D短一些。用于防毒时，该过滤器可同时去除酸性气体、碱性气体、中性气体及有机物气体，综合滤毒效果极佳，这一特性是一般普通活性炭及滤毒料难以达到的。防毒时间视工作环境而定，呼吸时闻到异味，视同102G过滤器使用寿命到期，应及时更换。

6.2.3 102W高效防尘、防毒过滤器：（适用于防各类颗粒物（尘、雾、烟等）及多种有毒、有害异味气味）内置20mm厚度HEPA及20mm厚度（约130g）高效催化药物活性炭，能滤除各种粉尘及细菌、病毒，还能去除高浓度有毒、有害气体（装入主机后呼吸器的送风量为200L/Min-280L/Min），用于防尘时，性能同102D（见6.2.1），102W防尘时间较102D短一些。用于防毒时，该过滤器可同时去除酸性气体、碱性气体、中性气体及有机物气体，综合滤毒效果极佳，这一特性是一般普通活性炭及滤毒料难以达到的。102W风阻较102G小，但102W滤毒时间较102G短一些，防毒时间适工作环境而定，呼吸时闻到异味，视同102W过滤器使用寿命到期，应及时更换。

6.2.4 102HD高效微粒过滤器：风阻小主要用于长管呼吸器，适用于防各类颗粒物（尘、雾、烟等）。内置38mm厚度HEPA，能滤除各种粉尘及细菌、病毒。防尘时间视工作环境而定，102HD大约5个月左右。

6.3 呼吸管：Φ38mm，L 1-15m。轻质（PU）材质，弯曲360°也能保证气流通畅，气密性好。呼吸器如果是长管送风，呼吸管10m长时，呼吸器的风量为230L/Min，呼吸管15m长时，呼吸器的风量为160L/Min。

6.4送风头罩：

6.4.1　A3送风头盔：

A3型送风面具与市面任一款安全帽配套组合成送风头盔，PC镜片透光率高且抗冲击，面部密封，重量：650g。

6.4.2 M1头罩，PVC复合材料，简易头罩，不带披肩，头部、面部密封。重量：200ｇ

6.4.3 M2头罩，PVC复合材料，带披肩，头罩披肩一体，头部、面部密封。重量：280ｇ

6.4.4 M3头罩，PVC复合材料，带披肩，头罩披肩一体（头罩内有呼吸管），颈部密封。重量：300g。

6.4.5 M4全面罩,硅胶材质,大视窗，镜片内防雾外强化耐磨，面罩与面部、口鼻双层密合,5点位头带调节,适用各种脸形。重量轻，重量:450g。

6.5 电池：环保聚合物锂离子电池，无记忆效应，电压：11.1V DC，容量：4800mAH，循环寿命≥500次，仅可使用与该电池配套的专用充电器充电。充满电后可供PRF-102R主机持续工作6--20小时, 调节呼吸器到最大风量时，电池连续供电6小时，调节呼吸器到最小风量时，电池连续供电20小时。锂电池长时间不用半电量保存。

6.6 充电器：智能型聚合物锂离子电池充电器，Input：100-240V AC 50/60HZ, Output：12.6V DC 1000mA,可随意充电，不担心过充，不影响电池寿命。

6.7 流量计： PC材质，流量计端口插入呼吸管末端口，开启主机电源，当呼吸管里面的气流冲入流量计，流量计里的浮子底部如高出流量计柱面一格以上，说明是微正压，呼吸器可以使用，如流量计里的浮子底部没有高出流量计柱面一格，就不能形成微正压，呼吸器不能使用，可能是过滤器阻力大了或电量不足，请即时清洁或更换过滤器。

6.8 头罩镜片（聚碳酸脂PC镜片,透光率高且抗冲击，透光率>90%）。

6.9 PRF-102R呼吸器重量1500g。

7、常见故障及保修

如电机不转，请将电池与主机的连接导线拔下，再重新插一次，看看是否接触不良，如电机还是不转，请更换一条新的备用连接导线再试。非人为损坏，该产品电机保修壹年，聚合物锂离子电池、充电器保修半年。

8、装箱清单（便携式）

8.1 送风头罩1个。

8.2 呼吸管1条。

8.3 主机系统（含电动风机及过滤器、电池组、舒适腰包、腰带等）1套。

8.4 充电器1个

8.5 流量计1个

8.6 备用连接导线1条

8.7 说明书1份
